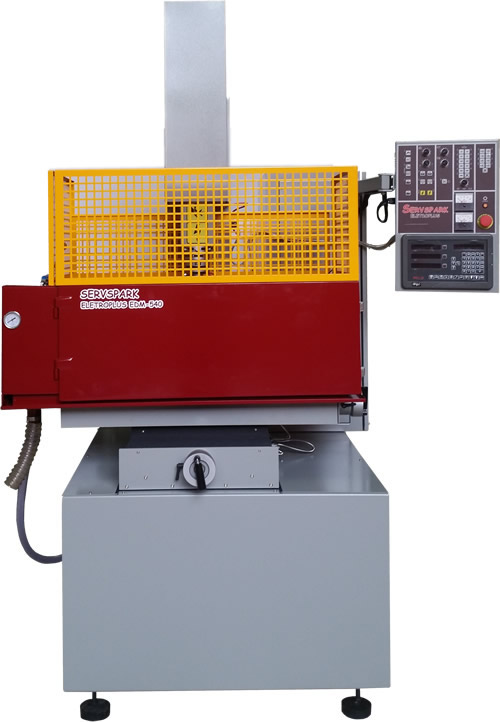

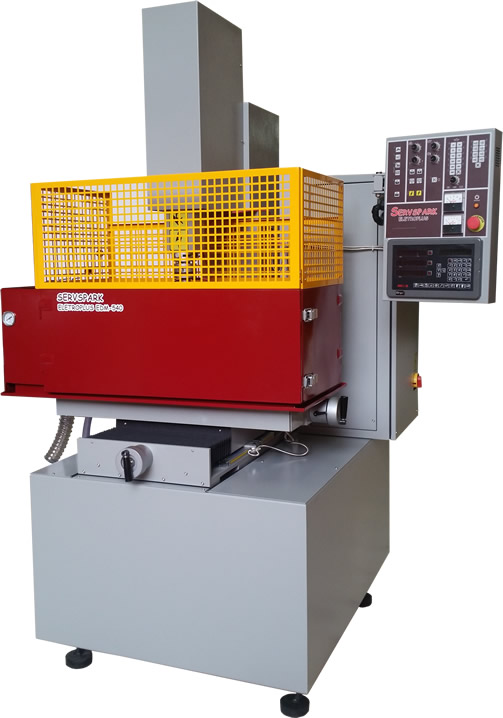

Eletroplus EDM 540

Mesa De Coordenadas:
Mesa de trabalho 600 x 360 mm
Peso máximo sobre a mesa 500 KG
Curso em X 460 mm
Curso em Y 300 mm
Distância eixo-mesa 455 mm
Mínima distancia eixo-mesa 185mm
Paralelismo mesa de coordenadas X-Y 0.020/500mm
Esquadro mesa de coordenadas X-Y 0,020/500mm
Guias lineares nos eixos X e Y
Fusos de esferas nos eixos X e Y          0,005/500mm

Digital de coordenadas:
Transdutores lineares nos eixos X/Y/Z 0,005mm

Cabeçote:
Servo-motor DC – com tacogerador.
O servo DC proporciona uma melhor estabilidadena erosão, melhorando o rendimento.
Resolução de medida do eixo z 0,005mm
Curso do eixo Z                              260mm
Peso Máximo do eletrodo             40kg

Guias lineares dupla no eixo Z:
Perpendicularismo eixo lateral    0,010/250mm
Perpendicularismo eixo frontal    0,010/250mm

Bandeja:
Dimensões internas   1000x500x350mm
Abertura    Frontal/lateral
Sistema Dielétrico
Capacidade do tanque  350 lts
Potencia da bomba       3/4cv
Vazão media da bomba 4.000L/H
Pressão máxima da bomba 1.8 Kg/cm
Numero de filtros 2
Capacidade de  filtragem  5 microns
Dimensões externas do tanque 1.100x1.300x 450mm

Consumo de energia:
Tensão 220/380 (3 fase 60 Hz)
Potencia total   4,3 KVA
Peso aproximado maquina 1.350 Kg
Dimensões da maquina sem embalagem 1.800x1.300x2.300mm
